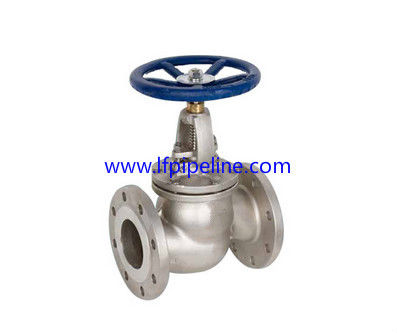

Description de produit
| Non. | Nom de partie | Quantité | Matériel |
| 1 | Corps | 1 | 316 acier inoxydable ASTM A351CF8M |
| 2 | Disque | 1 | 316 acier inoxydable ASTM A351CF8M |
| 3 | Anneau de Seat | 1 | 316 acier inoxydable ASTM A351CF8M |
| 4 | Tige | 1 | Acier inoxydable 316 |
| 5 | Boulon de capot | 1 | Acier inoxydable 304 |
| 6 | Garniture | 1 | 15%R+PTFE |
| 7 | Capot | 1 | Acier inoxydable 316 |
| 8 | Emballage de glande | 1 | PTFE |
| 9 | Pin | 1 | Acier inoxydable 304 |
| 10 | Douille de glande | 1 | PTFE |
| 11 | Boulon d'oeil | 1 | Acier inoxydable 304 |
| 12 | Glande | 1 | Acier inoxydable 316 |
| 13 | Écrou | 1 | Acier inoxydable 304 |
| 14 | Yoke Sleeve | 1 | Laiton |
| 15 | Volant de commande | 1 | Fer malléable |
| 16 | Joint | 1 | Acier inoxydable 304 |
| 17 | Écrou | 1 | Acier inoxydable 304 |
| Taille | B | C | D | E | F | G | H | Je | |
| 1-2 | 0,59 | 4,25 | 7,32 | 3,5 | 2,38 | 1,38 | 0,43 | 5,51 | 0,625 |
| 3-4 | 0,79 | 4,61 | 7,32 | 3,88 | 2,75 | 1,69 | 0,43 | 5,51 | 0,625 |
| 1 | 0,98 | 5 | 8,35 | 4,25 | 3,12 | 2 | 0,43 | 5,51 | 0,625 |
| 1 ½ | 1,57 | 6,5 | 9,69 | 5 | 3,88 | 2,88 | 0,56 | 6,29 | 0,625 |
| 2 | 1,97 | 7,99 | 9,92 | 6 | 4,75 | 3,62 | 0,62 | 7,87 | 0,75 |
| ½ 2 | 2,56 | 8,5 | 12,2 | 7 | 5,5 | 4,12 | 0,69 | 7,87 | 0,75 |
| 3 | 3,15 | 9,49 | 12,87 | 7,5 | 6 | 5 | 0,75 | 9,84 | 0,75 |
| 4 | 3,94 | 11,5 | 15,12 | 9 | 7,5 | 6,19 | 0,94 | 9,84 | 0,75 |
| 6 | 5,91 | 15,98 | 21,5 | 11 | 9,5 | 8,5 | 1 | 13,78 | 0,875 |
| 8 | 7,87 | 19,49 | 26,34 | 13,5 | 11,75 | 10,62 | 1,12 | 13,78 | 0,875 |
| 10 | 9,84 | 24,49 | 32,44 | 16 | 14,25 | 12,75 | 1,19 | 19,69 | 1 |
| 12 | 12 | 27,5 | 31,3 | 19 | 17 | 15 | 1,25 | 18,11 | 1 |
Caractéristiques :
En dehors de la vis et du joug.
Capot boulonné.
La connexion de tige/cale rencontre l'essai d'arrachement d'api 600.
Siège soudé.
Capot intégré par joug.
Disque lâche.
Anneaux renouvelables de siège.
Tige en hausse et volant de commande non-en hausse.
Extrémités à flasque.
extrémités Bout-soudées.
Normes applicables :
- Norme ANSI en acier B 16,34 de valves
- Norme ANSI face à face B 16,10
- L'extrémité bride la norme ANSI B 16,5
- Le bout a soudé finit la norme ANSI B16.25
- Inspection et essai api 598
