Description de produit

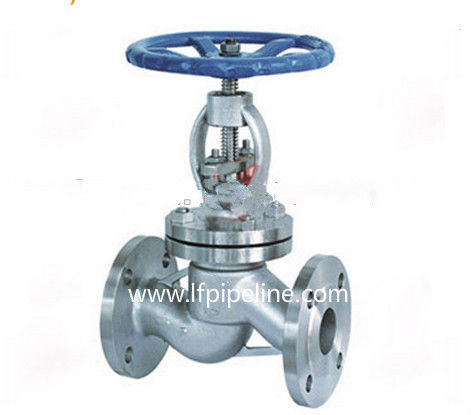

Robinet d'arrêt sphérique manuel de bride PN16 DN50
Table de matériaux
| Nom des pièces | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| Corps de valve | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| Claquement de valve | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| Tige de valve | ZG1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| Remplissage | PTFE tricotent | PTFE tricotent | PTFE tricotent | PTFE tricotent | Graphite |
| Entretoise | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | Graphite+304 |
| Glande | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| Bourrage de l'anneau | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| Boulon | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| Écrou | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
Dimensions de robinet d'arrêt sphérique PN16
| d | L | H | L1 | H1 | D2 | Je | D | C | n | |
| PN16DN15 | 15 | 130 | 180 | 90 | 163 | 100 | 13 | 95 | 65 | 4 |
| PN16DN20 | 20 | 150 | 180 | 95 | 163 | 100 | 13 | 105 | 75 | 4 |
| PN16DN25 | 25 | 160 | 180 | 100 | 163 | 100 | 13 | 115 | 85 | 4 |
| PN16DN32 | 32 | 180 | 230 | 105 | 210 | 125 | 13 | 140 | 100 | 4 |
| PN16DN40 | 40 | 200 | 245 | 115 | 227 | 160 | 15 | 150 | 110 | 4 |
| PN16DN50 | 50 | 230 | 268 | 125 | 239 | 160 | 16 | 165 | 125 | 4 |
| PN16DN65 | 65 | 290 | 291 | 145 | 264 | 180 | 20 | 185 | 145 | 4 |
| PN16DN80 | 80 | 310 | 324 | 155 | 285 | 180 | 26 | 200 | 160 | 8 |
| PN16DN100 | 100 | 350 | 354 | 175 | 306 | 200 | 36 | 220 | 180 | 8 |
| PN16DN125 | 125 | 400 | 411 | 200 | 351 | 200 | 51 | 250 | 210 | 8 |
| PN10DN150 | 150 | 480 | 465 | 225 | 393 | 250 | 56 | 285 | 240 | 8 |
| PN10DN200 | 200 | 600 | 603 | 275 | 523 | 355 | 72 | 340 | 295 | 8 |
| PN16DN200 | 200 | 600 | 603 | 275 | 523 | 355 | 72 | 340 | 295 | 12 |
Empaquetage et expédition
Paquet : wrap+carton+crate en plastique
La valve simple est emballée avec le sachet en plastique de mousse.
Emballé dans le cas de contreplaqué sur la palette et garni de simple.
Nous pouvons emballer selon des demandes spécifiques de client.
La livraison : transport de truck+container+sea
