Description de produit

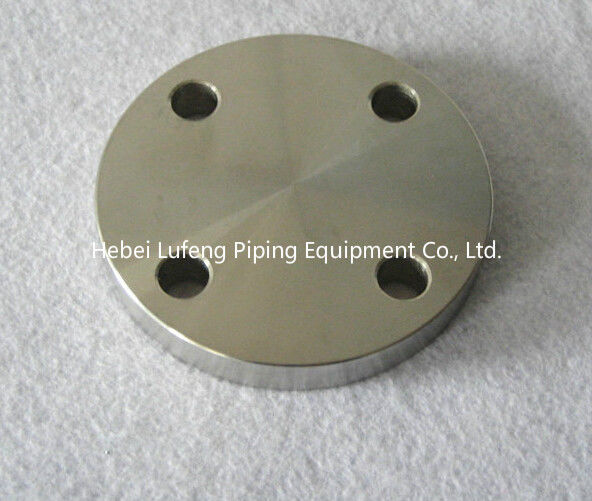

Bride aveugle d'acier inoxydable de la norme ANSI JIS/BS /EN1092-1 DIN
1. Application :
Pour le joint ou se relier des lignes de tuyau/tube
2. Matériel :
304,304L, 316,316L, acier au carbone ou tout autre matériel sur demande
3. Norme :
NORME ANSI, DIN, JIS, BS, EN1092-1
4. Taille :
DN15 (1/2 ») à DN5000 (200")
5. Type :
Brides filetées, brides de soudure de prise, brides aveugles, d'autres brides
Les spécifications des types
Cou de soudure
1, préféré pour la température à haute pression, inférieure à zéro ou élevée
2, hub est effilés et ennuyés pour assortir le diamètre intérieur du tuyau ainsi l'écoulement n'est pas limité, empêchant la turbulence et réduisant l'érosion
3, ont facilement radiographié et fournissent l'excellente distribution d'effort
Chaussure sans lacets
1, pas normalement utilisé dans des applications de haut-effort dues au bas attachement de hub et de soudure
2, Silps au-dessus de en dehors de tuyau
3, à l'intérieur de la bride soudée au hub et à l'extrémité du tuyau
Assemblez à clin
1, utilisé où l'alignement de boulon ou l'accès pour nettoyer est exigé
2, semblable à la bride sans lacets une fois utilisés avec assemblent l'extrémité à clin de souche
3, rayon à l'intersection du visage de bride et sont ennuyeux pour s'assortir assemblent l'extrémité à clin de souche
Fileté
1, utilisé où la soudure serait dangereux
2, conçu pour les applications à basse pression et acycliques
3, trou est filetés pour assortir le filetage de tuyauterie
4, conique pour sceller le tuyau et les brides
Soudure de prise
1, pour les lignes de faible diamètre de processus chimiques, hydrauliques et de courant de distribution
2, semblable à la bride sans lacets
3, de contre- matchs ennuyés sifflent le trou, permettant l'écoulement sans restriction
4, contre- trou de côté de hub adapte le diamètre extérieur du tuyau - peut insérer le tuyau dans la prise avec la soudure d'angle au hub
Aveugle
1, utilisé pour fermer des extrémités de la tuyauterie
2, n'a aucun trou
3, permet l'accès aux lignes scellées
D'autres brides
Orifice, extenseur, réduisant, débouchés légers et cloutants, longs cous de soudure, métriques, dessins de marine, dessins de client
Nom et prénoms | Brides |
Matériel | Acier inoxydable 304, 304L, 316, 316L, acier au carbone |
Norme : | NORME ANSI, BS, DIN, EN1092-1, JIS |
Brides de norme ANSI | |
Dimension : | NORME ANSI B16.5, B14.47, B16.36, B16.48 |
Spec. matériel : | ASTM A182, A351, DIN, ASTM A105, A216 WCB |
Catégories matérielles : | F305, F304L, F316, F316L, CF8, CF8M, CF3M |
DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404 | |
DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 | |
DIN1.0402, DIN1.0460, DIN1.0619 | |
Classe : | 150, 300, 400, 600, 900, 1500, 2500 |
Type de bride : | Cou de soudure, fileté, chaussure sans lacets, Lap Joint, soudure de prise, sans visibilité |
Brides des BS | |
Dimension : | BS4504 |
PN : | 2,4, 6, 10, 16, 25, 40 |
Type de bride : | Cou de soudure, fileté, chaussure sans lacets, Lap Joint, soudure de prise, sans visibilité |
Brides DIN | |
Description : | 1) Bride aveugle |
DIN2527, Rate Pressure : barre 6 - 100 | |
2) Bride plate pour souder (glissement dessus) | |
6Bar DIN2573, 10Bar DIN2576, 16Bar DIN2502, 25/40Bar DIN2503 | |
3) Bride de soudure de cou | |
1/2.5Bar DIN2630, 6Bar DIN2631, 10Bar DIN2632, 16Bar DIN2633, | |
25Bar DIN2634, 40Bar DIN2635, 64Bar DIN2636, 100Bar DIN2637, | |
160Bar DIN2638, 250Bar DIN2628, 320Bar DIN2629, 400Bar DIN2627 | |
4)Bride enroulée (de joint enroulé), collier simple | |
6Bar DIN2641, 10Bar DIN2642, | |
5)Bride et anneau lâches pour souder (bride sans lacets et collier simple) | |
6Bar DIN2652, 10Bar DIN2653, 25Bar DIN2655, 40Bar DIN2656, | |
6)Bride et anneau lâches avec le cou pour la soudure | |
10Bar DIN2673 | |
7)Bride filetée simple ovale | |
6Bar DIN2558 | |
8)Plaine ovale, avec le cou fileté | |
10/16 barre DIN2561 | |
9)Bride de fil avec le cou |
